IPTV 组播转单播原理与 udpxy 源码深度解析

/ 12 min read

devops , iptv , network , c

我一直在网上找免费的 IPTV 播放源，但体验通常很差。公共源经常失效，清晰度也参差不齐，尝试过 ipv6 源、开放的组播源，甚至买过一些付费服务，都不尽如人意。

后来意识到，既然家里的宽带套餐本身就包含了 IPTV 服务，为什么不直接利用这个原生的高质量信号呢？于是开始了这次折腾：利用手中的设备，把光猫里的 IPTV 信号提取出来，实现全屋任意设备自由观看。

本文将从最基础的 VLAN 网络配置讲起，深入到组播（Multicast）与单播（Unicast）的原理，最后硬核分析一下核心工具 udpxy 的源代码，看看它是如何把 UDP 组播流转换成 HTTP 视频流的。

网络架构：单线复用 (Single Line Multiplexing)

在传统的家庭网络布线中，师傅通常只会在弱电箱到客厅电视柜之间预埋一根网线。但这根网线通常被路由器占用做上网（Internet），如果还要接 IPTV 机顶盒，那就尴尬了——网线不够用。

这时候就需要 单线复用 技术。简单来说，就是利用 VLAN（虚拟局域网）技术，在这一根物理网线上同时传输“上网数据”和“IPTV数据”，互不干扰。

拓扑结构

VLAN Topology

如上图所示：

  1. 光猫 (ONU): 负责将光信号转换为电信号。我们在光猫后台进行设置，将 Internet 业务绑定到 VLAN A（例如 41），IPTV 业务绑定到 VLAN B（例如 45）。并将这两个 VLAN 绑定到同一个物理网口（Trunk 模式）。
  2. 网线 (Trunk): 这根网线承载了带着不同 VLAN 标签（Tag）的数据帧。
  3. 路由器 (Router): 路由器接收到这些混合数据后，根据 VLAN ID 进行分离。VLAN 41 进行拨号上网，VLAN 45 则不仅可以透传给机顶盒，更重要的是通过我们安装的软件进行处理。

关键配置

光猫侧设置 (以中兴光猫为例)： 进入网络 -> 网络设置 -> VLAN绑定。将上网业务和 IPTV 业务都绑定到同一个网口（比如网口1）。

路由器侧设置 (以 OpenWrt 为例)：

我的路由刷的是 OpenWrt 固件，这里详细介绍配置过程。

假设光猫网段为 192.168.1.0/24，路由器网段为 192.168.2.0/24。 OpenWrt 默认接口：LAN (绑定 br-lan), WAN (绑定 eth1)。

  1. 安装软件包:

    Terminal window
    opkg update
    opkg install omcproxy udpxy luci-app-udpxy

  2. 新建接口: 在「网络-接口」中新建接口「IPTV」。

    • 协议：DHCP 客户端 (或静态 IP，视光猫配置而定)
    • 物理设置：选择对应的 VLAN 接口 (如 eth1.45)

  3. 网关跃点与防火墙:

    • IPTV 接口: 高级设置中「网关跃点」设为 20。防火墙设置分配到区域 wan (或者是新建一个专用区域 iptv，为了简单可以直接复用 wan)。
    • WAN 接口: 确保 WAN 接口的「网关跃点」为 10 (保证默认流量走 Internet)。

  4. 开启 IGMP 嗅探: 在「LAN」接口的物理设置中，勾选「开启 IGMP 嗅探」。

  5. 防火墙通信规则: 在「网络-防火墙-通信规则」中新建规则，允许 IGMP 和 UDP 数据包进入。

    • 协议：IGMP, UDP
    • 源区域：WAN (或 IPTV)
    • 目标区域：设备 (Device)

  6. 配置 udpxy: 进入 luci-app-udpxy 配置界面：

    • Source Interface: 填写 IPTV 接口名称 (如 br-iptv 或对应的物理口 eth1.45)
    • Port: 4022 (默认)
    • 勾选 Enable，保存并应用。

  7. 验证: 访问 http://192.168.2.1:4022/status。如果能看到 udpxy 的状态页面，说明启动成功。 此时，将原来的组播地址 rtp://239.3.1.241:8000 改为 http://192.168.2.1:4022/rtp/239.3.1.241:8000，放入播放器测试。

关于机顶盒 (STB): 其实运营商送的机顶盒，本质上也在做同样的事情。它通过内置的程序加入组播组，接收 UDP 数据流，然后解码播放。我们使用 udpxy 相当于把这个“接收+转码”的过程拆分了：由路由器负责“接收（转单播）”，由性能更强的手机/电视/电脑负责“解码播放”。

核心原理：组播转单播

配置好网络通路后，路由器已经能接触到 IPTV 的数据流了。但 IPTV 原始信号是 组播 (Multicast) 的。

为什么要转单播？

组播是一种“广播”的高效形式，ISP 发送一份数据，所有订阅了该组播组（Group）的客户端都能收到。这对于电视直播非常高效。

但是，普通的手机、电脑、Apple TV 并不像运营商送的机顶盒那样，原生支持加入特定的 VLAN 组播网络并解码 MPEG-TS 流。而且组播数据包在无线网络（Wi-Fi）中传输极其低效，容易造成广播风暴，导致 Wi-Fi 瘫痪。

所以我们需要 组播转单播 (Multicast to Unicast)：

Multicast Flow

我们使用 udpxy 这个工具来充当“中间人”：

  1. 对内: 它把转换后的 HTTP 流（单播）提供给局域网内的手机、电脑。
  2. 对外: 它像机顶盒一样，向 ISP 申请加入某个频道（组播组）。
  3. 转发: 它收到 ISP 的 UDP 组播包，去掉多余头部，封装成 TCP/HTTP 数据包发给内网设备。

详细的组播数据流向

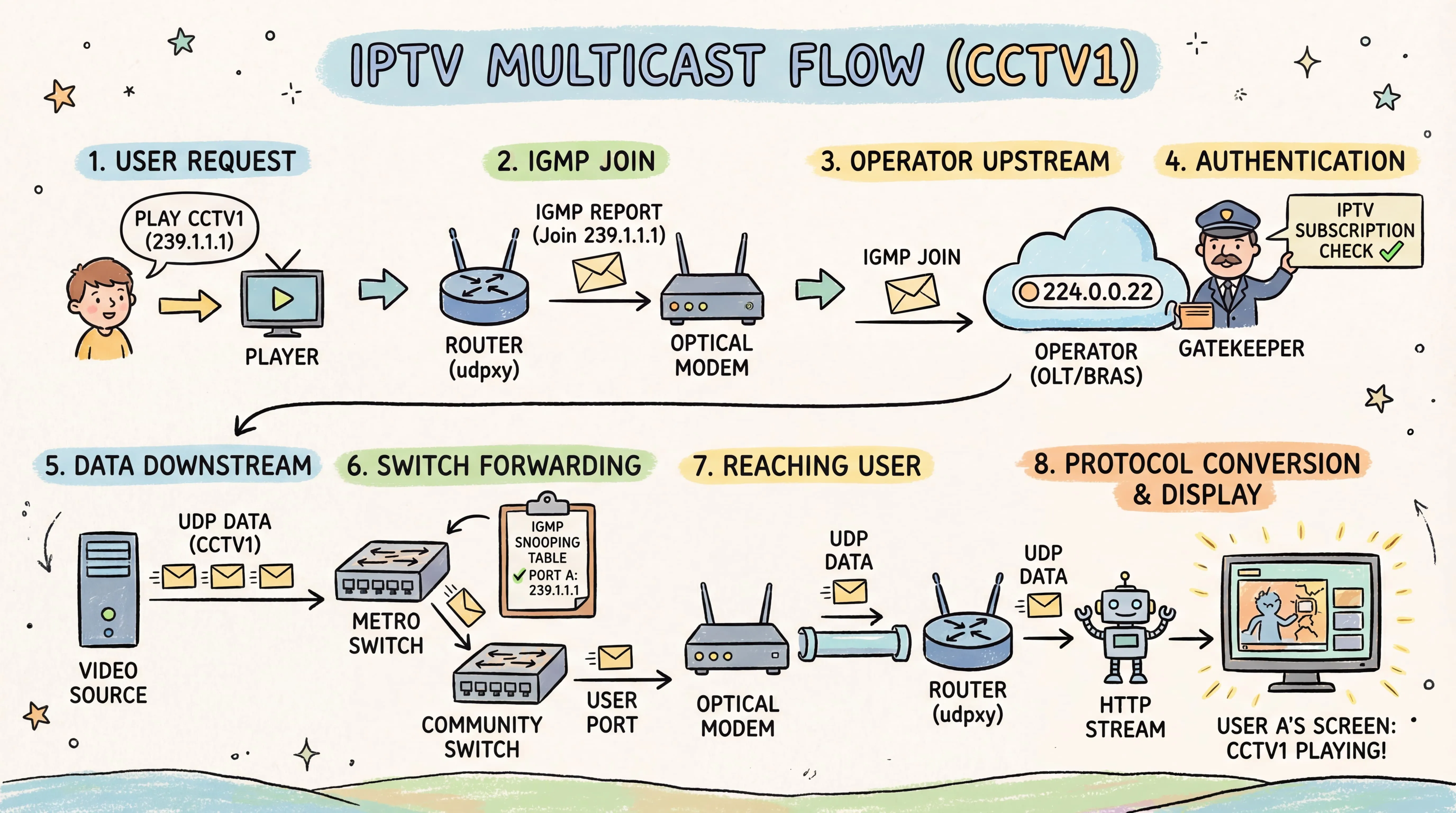

来模拟一下一个完整的请求流程：

  1. 用户请求: 用户 A 想看 CCTV1 (假设组播地址 239.1.1.1)，在播放器打开对应链接。
  2. IGMP Join: 路由器 (运行 udpxy) 向光猫发送 IGMP 报告，声明加入组播组 239.1.1.1。
  3. 上报运营商: 光猫将这个 IGMP 数据包 (Join 239.1.1.1) 发送到 224.0.0.22 (IGMPv3 report address)。
  4. 权限验证: 运营商局端设备（OLT/BRAS）检测到用户订阅了 IPTV 服务，允许该 IGMP 请求通过。
  5. 数据下发: IPTV 服务器源源不断地向城域网交换机发送视频数据流。
  6. 交换机转发: 城域网交换机将数据发送到小区的汇聚交换机。小区交换机维护着一张转发表（IGMP Snooping Table），它查表发现用户 A 所在的端口（对应 VLAN）订阅了 239.1.1.1，于是将 CCTV1 的 UDP 数据包精确复制一份发送到该端口。
  7. 到达用户: 数据包到达用户 A 的光猫，透传到路由器。
  8. 协议转换: udpxy 接收到 UDP 数据包，剥离多余头部，封装成 HTTP 响应流，最终呈现在用户 A 的屏幕上。

深入源码：udpxy 是怎么工作的？

udpxy 是一个轻量级的 C 语言守护进程，专门用于将 UDP 组播流中继为 HTTP 流量。让我们结合源代码看看它到底做了什么。

udpxy Architecture

1. 订阅组播 (IGMP Join)

当我们在播放器里打开一个链接，例如 http://192.168.1.1:4022/udp/239.1.1.1:5000 时，udpxy 接收到 HTTP 请求，解析出目标组播地址 239.1.1.1 和端口 5000。

然后它会调用底层的 socket 接口加入组播组。核心代码在 netop.c 中：

// netop.c: setup_mcast_listener
// 这里的 IP_ADD_MEMBERSHIP 是关键，它告诉内核：“我要通过这个网口加入这个组播组”
struct ip_mreq mreq;
mreq.imr_multiaddr.s_addr = mcast_addr; // 239.1.1.1
mreq.imr_interface.s_addr = if_addr;    // 路由器的 IPTV 接口 IP


setsockopt(sockfd, IPPROTO_IP, IP_ADD_MEMBERSHIP, &mreq, sizeof(mreq));

这一步之后，ISP 的路由器就会开始向你的路由器推送该频道的 UDP 数据包。

2. 数据中继循环 (Relay Traffic)

一旦加入成功，udpxy 就进入一个循环，不断地搬运数据。核心逻辑在 udpxy.c 的 relay_traffic 函数：

udpxy.c
// 伪代码简化逻辑
while(1) {
    // 1. 从 UDP socket 读取数据 (组播数据)
    nrcv = read(udp_socket, buffer, buf_len);


    // 2. (可选) 解析并处理数据，例如 RTP 去头
    if (is_rtp(buffer)) {
        strip_rtp_header(buffer);
    }


    // 3. 写入 HTTP 客户端的 TCP socket
    nsent = write(client_socket, buffer, nrcv);
}

3. 数据包解析与 RTP 处理

IPTV 的流媒体数据通常是 MPEG-TS 格式。MPEG-TS 的特征是每个包固定 188 字节，且以 0x47 开头。

但在某些地区，运营商为了传输质量，会在 MPEG-TS 外面再包一层 RTP (Real-time Transport Protocol) 协议。播放器通常不认 RTP 头，所以 udpxy 需要智能识别并剥离它。

在 dpkt.c 中有这样的逻辑：

// dpkt.c: get_mstream_type
int get_mstream_type(const char* data, size_t len) {
    uint8_t sig = data[0];


    // 情况1: 直接是 MPEG-TS，以 0x47 (sync byte) 开头
    if (sig == 0x47) return UPXDT_TS;


    // 情况2: 可能是 RTP
    // 检查 RTP header 是否合法，且 payload type 是否为 MPEG 相关
    if (RTP_verify(data, len)) {
        // 进一步检查 RTP payload 内部是否包含 0x47
        if (data[RTP_HDR_SIZE] == 0x47) {
            return UPXDT_RTP_TS; // 是 RTP 封装的 TS 流
        }
    }
    return UPXDT_UNKNOWN;
}

如果是 UPXDT_RTP_TS，udpxy 会自动跳过前 12 字节的 RTP 头部，只把有效的视频载荷转发给播放器。

总结

通过这次折腾，不仅实现了 IPTV 的自由观看，还顺便复习了一遍计算机网络知识：

  1. VLAN: 实现了物理链路复用，隔离了不同业务。
  2. Multicast: 理解了 IGMP 协议和组播的高效性。
  3. Socket Programming: 通过阅读 udpxy 源码，重温了 C 语言的网络编程模型（setsockopt, bind, read/write）。

现在，我可以在家里的电视、手机、iPad 上，随时随地通过 http://192.168.1.1:4022/udp/239.x.x.x:port 这种格式观看几十兆码率的高清直播，再也不用受垃圾源卡顿的影响了。
